高清切換傳輸控制產品

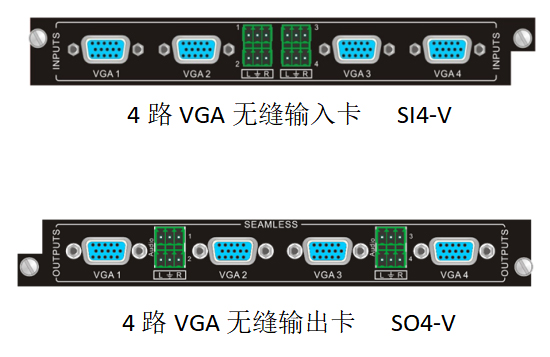

VGA無縫模擬板卡
VGA端口支持VGA、CVBS、YPbPr格式
輸入輸出板卡可通過WEB或PC軟件操作界面手動設置輸出信號格式
支持高分辨率1920x1200@60Hz
輸出分辨率可調，通過WEB或PC軟件操作界面設置
VGA格式分辨率可調：800x600, 1024x768, 1280x720p, 1280x800, 1280x1024, 1920x1080I, 1920x1080p (default), 1920x1200
當輸出卡設置為CVBS信號格式輸出時，可設置為PAL或NTSC制式，默認為PAL制式
輸出板卡音頻開/關狀態可手動設置，通過WEB或PC軟件操作執行，默認為關閉
輸入卡具有字符疊加功能，通過WEB或PC軟件操作界面設置
電視墻拼接功能，通過WEB設置
輸出卡與其他無縫輸入信號卡進行切換時，切換通道連接的輸入信號源分辨率需保持一致

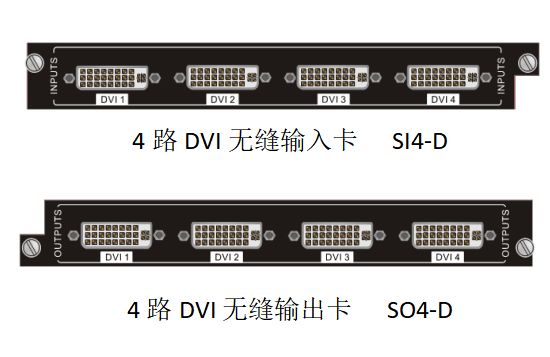

DVI無縫板卡
DVI端口支持DVI、VGA、CVBS、YPbPr格式
輸入板卡自動識別信號格式，輸出板卡可通過WEB或PC軟件界面手動設置輸出信號格式
兼容HDMI與HDCP標準，兼容HDMI信號
輸出分辨率可調，通過WEB或PC軟件操作界面設置：自動配置分辨率、800x600, 1024x768, 1280x720p, 1280x800, 1280x1024, 1920x1080I, 1920x1080p (默認), 1920x1200
支持EDID管理與DDC通訊
輸入卡具有字符疊加功能，通過WEB或PC軟件操作界面設置
電視墻拼接功能，通過WB設置
當輸出卡設置為CVBS信號格式輸出時，可設置為PAL或NTSC制式，默認為PAL制式
輸出卡與其他無縫輸入信號卡進行切換時，切換通道連接的輸入信號源分辨率需保持一致

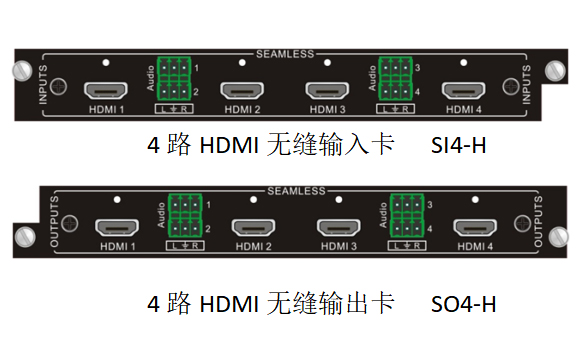

HDMI無縫板卡
兼容DVI信號
支持HDMI標準，兼容HDCP
自動識別輸入分辨率
輸出分辨率可調，通過WEB或PC軟件界面設置：自動配置分辨率、800x600, 1024x768, 1280x720p, 1280x800, 1280x1024, 1366x768, 1920x1080I, 1920x1080p （默認）, 1920x1200
支持EDID管理，且支持DDC通信
高分辨率支持1080P@60Hz
輸入音頻支WEB或PC軟件界面選擇：HDMI內嵌音頻（默認）、模擬音頻
輸出模擬音頻開/關狀態支持WEB或PC軟件界面控制，系統默認為關
輸入卡具有字符疊加功能，通過WEB或PC軟件操作界面設置
電視墻拼接功能，通過WEB設置
輸出卡與其他無縫輸入信號卡進行切換時，切換通道連接的輸入信號源分辨率需保持一致

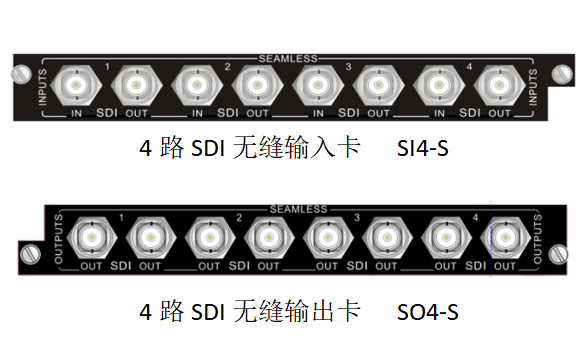

SDI無縫板卡
輸入板卡：4路SDI輸入端口與4路SDI環出端口
輸出板卡：4路SDI輸出端口與4路SDI環出端口
輸入分辨率自動識別
分辨率支持：1080p、1080i、720p
高分辨率支持1080p，可傳輸至100米遠距離
兼容3G-SDI、HD-SDI、SDI
輸入卡具有字符疊加功能，通過WEB或PC軟件操作界面設置

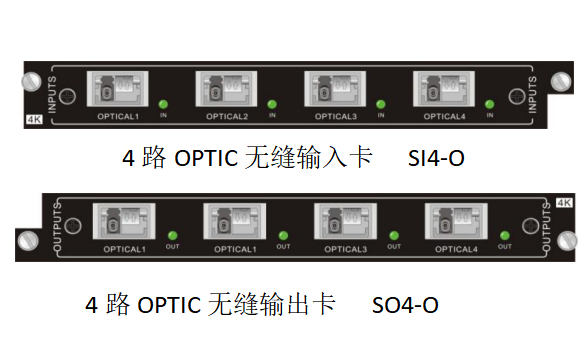

OPTIC無縫板卡
高支持1080P 信號；
配合光纖模塊使用，通過單模光纖進行長距離信號傳輸，傳輸距離長達1KM；
需配合光纖發射器/接收器使用；
高傳輸速率：10.2Gbps；
指示燈狀態：有信號輸入/輸出時，指示燈亮綠色。

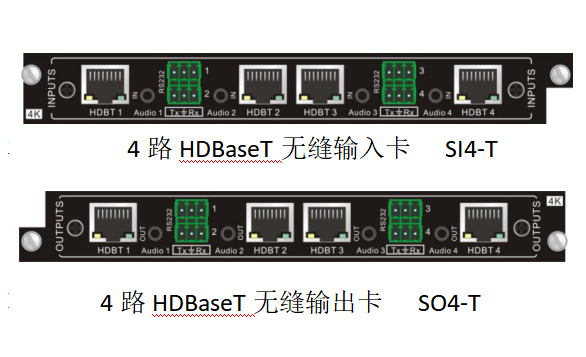

HDBaseT無縫板卡
支持HDMI標準，兼容HDCP
HDBaseT端口傳輸1080P信號遠為70米(Cat6)，需配合發射器/接收器使用
HDBaseT指示燈狀態：系統上電后，綠燈閃爍；通過網線連接設備時，亮黃燈
輸入音頻支持WEB或PC軟件操作界面選擇：HDMI內嵌音頻（出廠默認）、3P模擬音頻
輸出3P模擬音頻開/關狀態支持WEB或PC軟件操作界面控制，系統默認為開啟
輸出HDCP開/關狀態支持WEB或PC軟件操作界面控制，系統默認為關閉
輸出分辨率可調，通過WEB或PC軟件操作界面設置：自動配置分辨率、800x600, 1024x768, 1280x720p, 1280x800, 1280x1024, 1920x1080I, 1920x1080p (default), 1920x1200
RS232串口可實現雙向通訊控制：點對點控制遠端第三方設備、點對點本地控制第三方設備，此時均為第三方設備通訊協議。直接發送第三方設備指令控制
支持EDID管理與DDC通訊

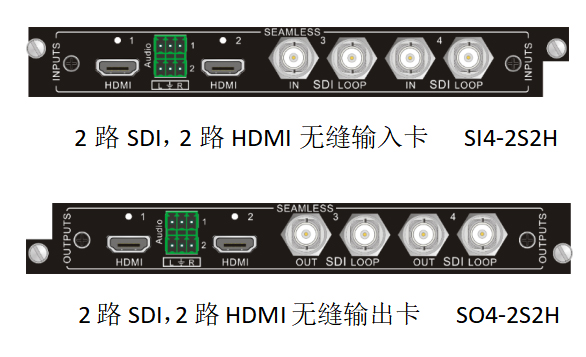

2路HDMI與2SDI無縫板卡
輸入板卡：2路SDI輸入端口與2路SDI環出端口，2路HDMI輸入
輸出板卡：2路SDI輸入端口與2路SDI環出端口，2路HDMI輸出
輸入分辨率自動識別
SDI分辨率支持：1080p、1080i、720p
高分辨率支持1080p，可傳輸至100米遠距離
兼容3G-SDI、HD-SDI、SDI
HDMI兼容DVI信號
支持HDMI標準，兼容HDCP
自動識別輸入分辨率
輸出分辨率可調，通過WEB或PC軟件界面設置：自動配置分辨率、800x600, 1024x768, 1280x720p, 1280x800, 1280x1024, 1366x768, 1920x1080I, 1920x1080p （默認）, 1920x1200
支持EDID管理，且支持DDC通信
高分辨率支持1080P@60Hz
輸入音頻支WEB或PC軟件界面選擇：HDMI內嵌音頻（默認）、模擬音頻
輸出模擬音頻開/關狀態支持WEB或PC軟件界面控制，系統默認為關
輸入卡具有字符疊加功能，通過WEB或PC軟件操作界面設置
電視墻拼接功能，通過WEB設置
輸出卡與其他無縫輸入信號卡進行切換時，切換通道連接的輸入信號源分辨率需保持一致
